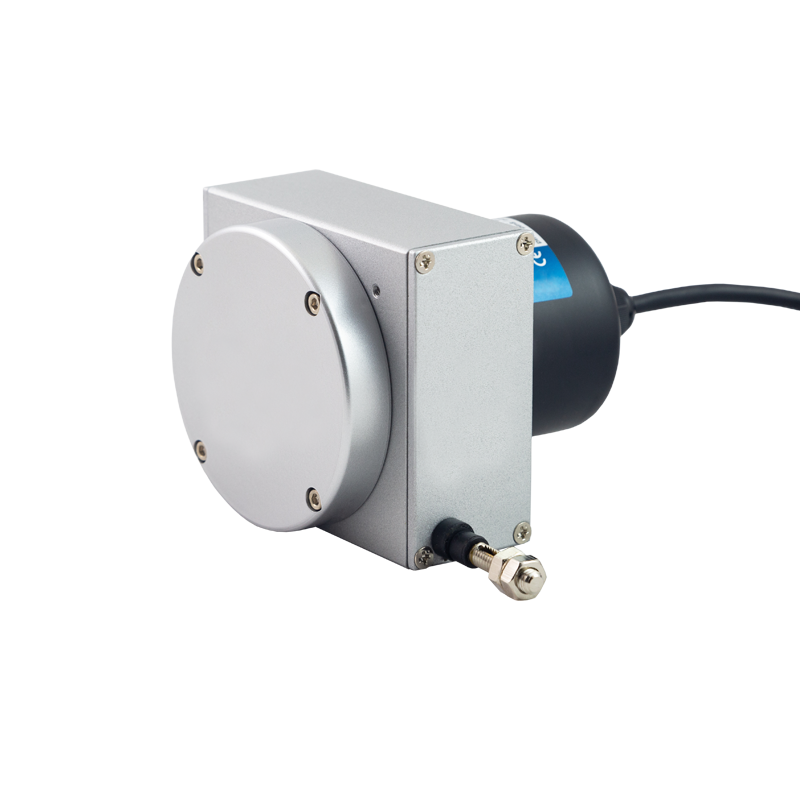

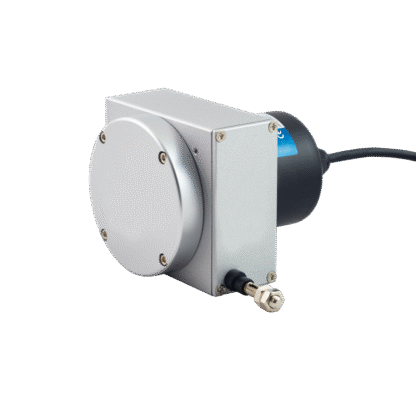

Serie HLS Encoder
Descrizione prodotto
Robusti, semplici da installare e con un’elevata protezione agli agenti ambientali, gli encoder a filo serie HLS costituiscono la soluzione ideale per le applicazioni industriali che richiedono precisione e lunghezze di misura fino a 12 metri.
La serie HLS, con uscita encoder, è disponibile con corse da 1000 a 12000 mm e risoluzioni variabili tra 0,04 e 1 mm, elettronica di uscita tipo push-pull o line-driver.
Le versioni HLS-S, HLS-M e HLS-L si differenziano per dimensioni meccaniche e lunghezze di misura.
Serie HLS-S: 1000 mm – Risoluzione mm: 0,04 – 0,1 – 0,2 – 0,5 – 1
Serie HLS-M: 1000, 2000, 3000, 4000, 5000 – Risoluzione mm: 0,05 – 0,1 – 0,2 – 0,5 -1
Serie HLS-L: 6000, 7000, 8000, 9000,10000, 11000, 12000 mm – Risoluzione mm: 0,5 – 1
SPECIFICHE TECNICHE
- Tensione di alimentazione 10÷24 Vdc, 5 Vdc per uscita line-driver; assorbimento = 60 mA
- Segnali di uscita: push-pull, line-driver
- Impulso di riferimento zero : 1 per ogni giro dell’encoder
- Velocità di viaggio: 1 m/sec.
- Coppia di avviamento: HLS-S: <600 g – HLS-M: <1000 g – HLS-L <2200 g
- Filo di acciaio inossidabile SUS304 con rivestimento in nylon – Ø 0,6/1 mm – Carico di rottura 16/60 Kg
- Temperatura di funzionamento -10 ÷ 60°C (HLS-S 0 ÷ 60°C) – Umidità relativa: 35%-90%
- Collegamento: cavo lungo 1 m (HLS-S 50 cm)
- Grado di protezione IP64 (HLS-S: IP50)
