Focus on
Potenziometri lineari

Trovano largo impiego sulle macchine operatrici industriali i potenziometri lineari, sensori di posizione di tipo assoluto, utilizzati per misurare e controllare lo spostamento lineare degli assi. Essendo sistemi di rilevazione assoluti, i potenziometri mantengono la posizione reale anche in assenza di alimentazione: sono quindi particolarmente indicati per applicazioni sulle macchine in cui risulta complicata la rimessa a zero dell’asse ad ogni riaccensione, per esempio se il materiale resta a lungo in lavorazione. La gamma dei potenziometri lineari Elap con le diverse esecuzioni meccaniche e numerose corse, è articolata in modo tale da soddisfare le più diverse esigenze applicative: sono disponibili potenziometri a sezione tonda o quadra, di dimensioni piccole o grandi, con corse da 25 a 950 mm.
- Encoder assoluti
Encoder assoluti
Encoder monogiro e multigiro. Encoder magnetici. Encoder EtherNet/IP, EtherCAT, Profinet, Profibus e CANopen. Encoder UL Listed.
- Encoder incrementali
Encoder incrementali
Encoder ottici e magnetici. Encoder ad alto numero di impulsi/giro. Encoder programmabili
- Trasduttori lineari
Trasduttori lineari
Trasduttori incremen - Trasduttori a filo
Trasduttori a filo
Encoder e potenziometri a filo, trasduttori a filo assoluti con bus di campo EtherNet/IP, EtherCAT, PROFINET, PROFIBUS, CANopen o uscita seriale SSI.
- Potenziometri
Potenziometri
Potenziometri lineari. Potenziometri con uscita analogica. Potenziometri rotativi monogiro e multigiro.

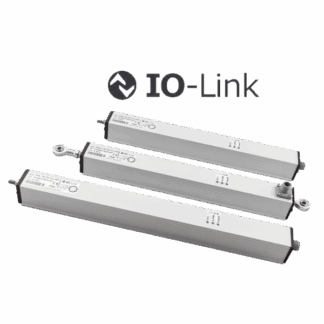

- Serie PNS
Sezione quadrata connettore M12
Corse da 50 a 950 mm
Corpo sezione quadrata 31 mm
Albero 6 mm
Connettore assiale
Grado di protezione IP65 - Serie PN2S
Doppio snodo
Connettore M12
Corse da 50 a 750 mm
Corpo sezione quadrata 31 mm – Albero 6 mm
Grado di protezione IP65 - Serie PN231
Doppio snodo sferico
Connettore M12
Corse da 50 a 750 mm
Corpo sezione quadrata 31 mm – Albero 8 mm
Grado di protezione IP65 - Serie PT
Miniaturizzati
Connettore M12
Piccole dimensioni
Corse da 25 a 150 mm
Corpo sezione quadrata 21 mm
Albero 5 mm
Connettore radiale
Grado di protezione IP64 - Serie PT2S
Miniaturizzati – Doppio snodo
Connettore M12
Corse da 25 a 150 mm
Corpo sezione quadrata 21 mm
Albero 5 mm

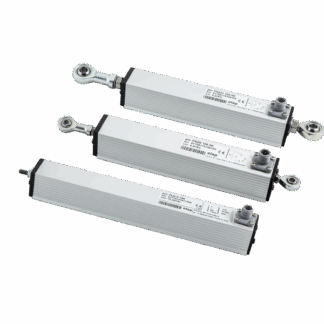

Grado di protezione IP64 - Serie PNS-V
PNS-V, PN2S-V, PN231-V Uscita analogica – Connettore M12
Corse da 50 a 950 mm
Alimentazione 18÷30Vcc
Uscita 0÷10Vcc max 10 mA proporzionale alla posizione
Grado di protezione IP65 - Serie PLS
Sezione quadrata
Corse da 50 a 950 mm
Corpo sezione quadrata 31 mm
Albero 6 mm
Connettore assiale
Grado di protezione IP65 - Serie PL2S
Doppio snodo
Corse da 50 a 750 mm
Corpo sezione quadrata 31 mm
2 snodi sferici alle estremità
Albero 6 mm
Connettore radiale
Grado di protezione IP65 - Serie PL231
Doppio snodo
Corse da 50 a 750 mm
Corpo sezione quadrata 31 mm
2 snodi sferici alle estremità
Albero 8 mm
Connettore radiale
Grado di protezione IP65 - Serie PM
Miniaturizzati
Piccole dimensioni
Corse da 25 a 150 mm
Corpo sezione quadrata 21 mm
Albero 5 mm
Connettore radiale
Grado di protezione IP64 - Serie PM2S
Miniaturizzati – Doppio snodo
Piccole dimensioni
Corse da 25 a 150 mm
Corpo sezione quadrata 21 mm
Albero 5 mm
2 snodi alle estremità
Connettore radiale
Grado di protezione IP64 - Serie PR
Sezione tonda
Corpo a sezione circolare diametro 26 mm
Corse da 25 a 150 mm
Albero 5 mm
Connettore radiale
Grado di protezione IP65 - Serie PR2S
Sezione tonda
Corpo a sezione circolare diametro 26 mm
Corse da 25 a 150 mm
Albero 5 mm
Connettore radiale
Grado di protezione IP65 - Serie PLS-V
PLS-V, PL2S-V, PL231-V Uscita analogica
Corse da 50 a 950 mm
Alimentazione 18÷30Vcc
Uscita 0÷10Vcc max 10 mA proporzionale alla posizione
Grado di protezione IP65 - Potenziometri Althen
Potenziometri Althen
La gamma dei potenziometri Althen comprende potenziometri lineari, potenziometri rotativi mono e multigiro, potenziometri a movimento continuo, potenziometri senza contatto, potenziometri a magnetoresistenza o digitali, potenziometri ‘oil-filled’ e potenziometri per funzioni non lineari.
- Joystick Industriali
Joystick Industriali
La gamma dei joystick industriali Althen comprende una scelta vastissima di modelli per il controllo di diversi assi, da 1 a 6, con varie direzioni di movimento della leva.
- Sensori di Vibrazione
Sensori di Vibrazione
La gamma dei sensori di vibrazione Wilcoxon offre numerosi sensori per applicazioni diverse.
- Inclinometri digitali
Inclinometri digitali
La gamma di inclinometri digitali Vigor Technology comprende numerosi modelli con caratteristiche differenti quanto ad ampiezza dell’angolo di misura, numero di assi, precisione, ripetibilità e segnali di uscita.
- Terminali HMI
Terminali HMI
La gamma di pannelli operatori touch screen Weintek offre un’ampia scelta di modelli, dal piccolo formato 4.3” al 10”.
- Controllori Asse con PLC
Controllori Asse con PLC
NEXUS, VEGA+, VEGA e NEOS costituiscono una serie completa di controllori asse multifunzione.
- Contatori Visualizzatori
Contatori Visualizzatori
I contatori e visualizzatori ELAP trovano applicazione ovunque vi siano necessità legate al conteggio ed alla visualizzazione di misure di lunghezza, spessore o quantità di pezzi lavorati.
- Posizionatori con PLC
Posizionatori con PLC
Le proposte ELAP nel campo del posizionamento a singolo asse o pluriasse comprendono diverse serie di strumenti programmabili tramite PLC. - Sistemi Shinkawa
Sistemi Shinkawa
Shinkawa offre una gamma completa di sistemi per il monitoraggio e la protezione di turbine e grandi macchine rotanti.
- Download
- Contattaci
Saremo lieti di inviarti ulteriori informazioni sui nostri prodotti.
Sviluppo e produzione potenziometri lineari
I potenziometri lineari di precisione sono dei sensori di posizione assoluti utilizzati per misurare e controllare lo spostamento lineare degli assi. Per ottenere tale scopo, effettuano il confronto della tensione elettrica fra l’uscita e l’ingresso, calcolandone così la lunghezza dello spostamento. Si tratta di un’evoluzione funzionale, dato che i potenziometri erano inizialmente stati sviluppati puramente per misurare con precisione la tensione elettrica.
Funzionamento
I potenziometri lineari industriali sono dei trasduttori potenziometrici. In un potenziometro lineare, esiste un rapporto fra la tensione di uscita e quella d’ingresso; avendo una parte mobile che agisce sul cursore, questa fornirà un valore di tensione che è proporzionale proprio alla posizione del cursore stesso, e quindi permetterà con opportuni calcoli di determinare tale posizione. Tali potenziometri possono essere slider, ossia a slitta, se agiscono linearmente, oppure rotativi, anche multigiro per avere una maggiore precisione , se agiscono per torsione.
La qualità del potenziometro lineare è strettamente legata alla qualità del materiale resistivo di cui è composta la pista: da questo infatti dipende la stabilità del segnale. Le piste che montano i potenziometri lineari Elap sono di qualità elevata, presentano valori di precisione e ripetibilità ottimi ed una durata superiore ad un milione di manovre (praticamente illimitata). Inoltre la pista è protetta da una robusta custodia in alluminio estruso, che offre un alto grado di protezione agli agenti ambientali. I potenziometri Elap sono quindi utilizzabili anche in ambienti industriali difficili, con presenza di polveri o oli, e perfino per applicazioni all’esterno.
Applicazioni
I potenziometri lineari trovano larga applicazione nelle macchine operatrici industriali, in quanto permettono di misurare e controllare in modo assoluto lo spostamento lineare degli assi, anche in assenza di alimentazione. Quest’ultima caratteristica li rende particolarmente adatti alle lavorazioni di lunga durata, nelle quali è normale lo spegnimento della macchina durante la lavorazione e risulta complessa la rimessa a zero alla riaccensione. A seconda delle specifiche esigenze, sono disponibili potenziometri di dimensioni ridotte o grandi, a sezione sia tonda che quadra, e con corse da 25 a 950 mm, con resistenze da 5k e 10K.
- Lavorazione dei metalli
- Lavorazione di pietra e marmo
- Sollevamento merci
- Lavorazione di gomma e plastica
Modelli su misura
ELAP sviluppa e produce potenziometri lineari su misura, realizzati per il rilevamento della posizione negli specifici processi industriali del Cliente, oltre ad una serie di modelli standard di larga diffusione. Grazie alla vastissima possibilità di configurazione e calibrazione dei nostri strumenti, e al nostro studio di progettazione interno, i prodotti ELAP possono essere personalizzati per qualsiasi esigenza specifica abbiate.
Contattateci oggi stesso per maggiori informazioni, chiarimenti, o preventivi per i potenziometri lineari di precisione ELAP!
Attiva nel campo dell’elettronica sin dal 1968, ELAP è cresciuta negli anni al passo con l’evoluzione tecnologica, specializzandosi nello sviluppo, produzione e commercializzazione di sensori e controlli per l’automazione dei processi industriali.
